[pascal965]

Voilà, je suis en train d installer une caméra de recul mais il me faut un signal +12v quand la marche ar. est enclenchée( pour l autoradio pas pour la cam) ......et je n ai pas les schémas de la 97
J ai pas envie de tirer un fil du feu ar juste pour avoir ce signal.....
Merci

[J4S]

tu veux voir la tête des mecs au moment de te doubler?

[Iceman 29]

Deux solutions:

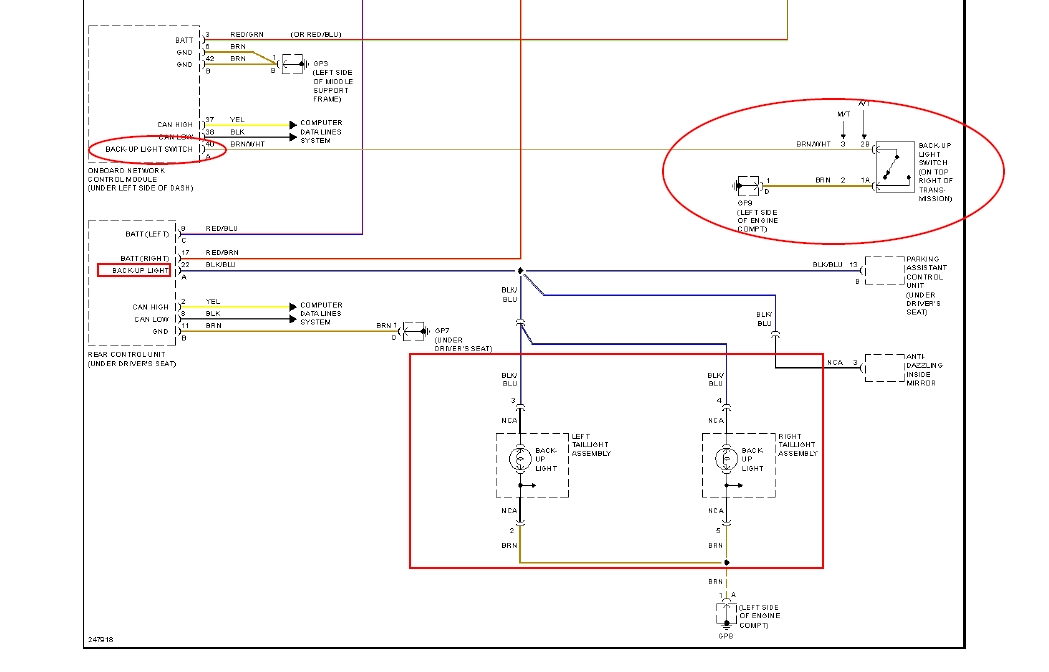

-Tu peux te brancher sur Le fil d'alimentation des feux de reculs qui arriverait sur le module AR sous le siège conducteur, entouré avec un rectangle rouge sur le plan. Couleur : noir/bleu broche 22

-Directement sur le contact qui arrive de la boite de vitesse manuel.
Le module se trouve sous le tableau de bord coté gauche. Rond rouge sur le plan.

Le fil du contact est de couleur marron/blanc broche 40

Je n'ai pas les plans de la 997, ici ce sont ceux du Cayman, mais il doivent être quasi identique.

Message original : pascal965
Voilà, je suis en train d installer une caméra de recul mais il me faut un signal +12v quand la marche ar. est enclenchée( pour l autoradio pas pour la cam) ......et je n ai pas les schémas de la 97
J ai pas envie de tirer un fil du feu ar juste pour avoir ce signal.....
Merci

[Édite le 22-3-2013 par Iceman 29]

[pascal965]

Merci iceman
Je vais voir ça.....

[pascal965]

Mince c est une masse......
Je vais essayer de trouver le schémas de la 997

[Iceman 29]

Jamais vu.

Tu as trouvé où la masse?

[pascal965]

Sur ton schémas...

[Iceman 29]

Si tu branches sur la broche 22, c'est du 12 volts.

[pascal965]

J avais pas vu.....j avais juste regardé ce qui est entouré....en oval


[Édite le 23-3-2013 par pascal965]

[Iceman 29]

J'ai alimenté la caméra par le feux de recul connecté à l'arrière. Ca évite à la caméra de rester en route inutilement quand tu roules.

[jaeger92]

vous faites flipper les mecs;. c'est pas sain de se balader avec le schéma électrique de vos caisses.. faut vous faire soigner..

[Iceman 29]

Pourquoi veux tu qu'on se soigne du "virus" Porsche?

[alban.997]

Chapeau Mr ICEMAN 29

[pascal965]

Message original : Iceman 29
J'ai alimenté la caméra par le feux de recul connecté à l'arrière. Ca évite à la caméra de rester en route inutilement quand tu roules.

.... C est pour ça que je cherche un+12 m.ar
Je pense alimenter un module sans fil émetteur du côté de la cam (sur l alim m.ar d un feu ar) et le récepteur alimenté par le module sous le siège...
Je fais ça parce que je ne sais pas par ou passer les fils du pare choc ar a l autoradio...

[Édite le 23-3-2013 par pascal965]

[Iceman 29]

Pour un moteur central, j'aurai pu t'aider pour les passages, mais pour la 997..

[dannyl]

Vous ne savez pas encore que ice répond a toute question technique d une précision que même chez porsche il ne se doute même pas que sa existe.....

[SwissPascal]

Salut,

J'aimerai également faire cette manip sans tirer de câble, t'as réussi finalement ?

Merci de ton aide

[Jean Ironman]

physiquement cela ressemble à quoi la camera arrière sur une 997? elle est monté sur la plaque d'immat? tu aurais une photos STP?

[Greg83]

C'est une bonne solution quand on a pas d'assistant de parking ; la caméra est branchée à quoi, à un écran supplémentaire?
