[carrera79]

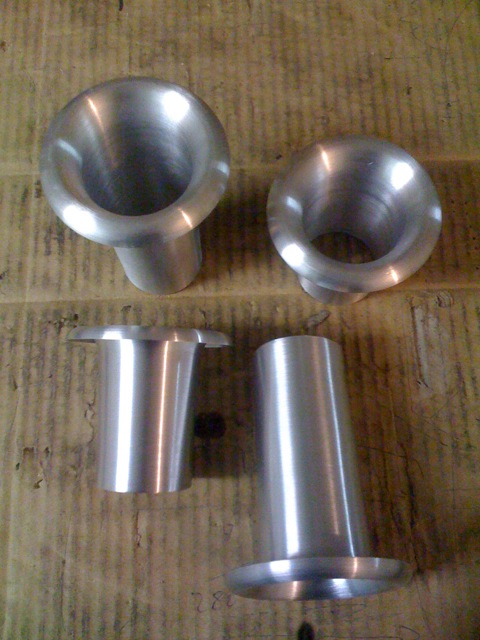

Tout d'abord, les cornets que je suis en train de fabriquer pour les solex double corps de 356/912 (la photo montre 2 tailles de cornets sans les platines servant à les fixer sur les carbus)

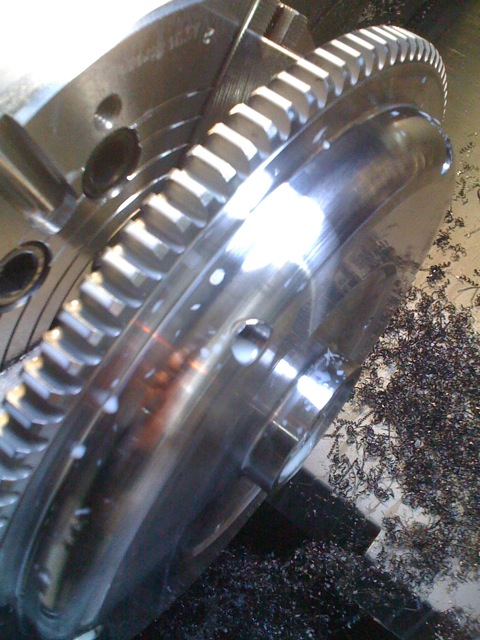

Ensuite, le volant moteur de 356 sur le tour, après usinage (reste qq perçages et fraisurage afin de lui enlever encore qq centaines de grammes).

Là, on est déjà passé de 7,5 kg à 5,8 kg !!!






fred ©

[Édite le 8-4-2009 par carrera79]

[gribouille]

Trés sympa

Pour les cornets, c'est de l'emboutissage ou usiné dans la masse ?

[carrera79]

Message original : pv_tech
Repoussage, on dirait

monsieur est connaisseur

Alu 12/10 d'épaisseur départ, finale environ 1mm.
la platine découpée au laser est en 5mm, le tout étant vraiment très léger !

Je ferai des photos de l'ensemble cornets/platine montés ensemble.

Sinon, les prototypes de cornets sont visibles à Carrières sur seine :)

fred ©

[Édite le 12-2-2009 par carrera79]

[carrera79]

Message original : gribouille
Trés sympa

Pour les cornets, c'est de l'emboutissage ou usiné dans la masse ?

Pour faire ça en emboutissage, l'outillage aurait coûté une fortune, et plusiers passes (donc plusieurs outillages) auraient été nécessaires.

L'avantage du repoussage c'est que l'outil se résume à un mandrin (soit l'équivalent du poinçon en emboutissage).
Par contre, comme c'est fait sur des tours (à repousser), tu ne réalises que des pièces de révolutions.

Je posterai un film sur ce post à mon retour de congés sur la réalisation d'une pièce en repoussage.

fred ©

[Jean92]

Rien de surprenant, je comprends rien à vos échanges mais j'ai regardé les cornets qui trônaient sur la capote de la 356 dimanche matin à Vincennes... beau boulot

[carrera79]

merci jean

allez, zoo, à orly pour un peu de soleil marrocain

fred ©

[Wanderers]

Message original : carrera79
merci jean

allez, zoo, à orly pour un peu de soleil marrocain

fred ©

Belle réalisation là, on est sous la neige tu as bien fait de partir au soleil bonnes vacances

[gedeon25]

ah c'est beau le boulot des métallos... encore un ECAM

[olivier2L4E]

beau boulot

pourquoi un court et un long

[nightblue]

C'est ce qu'on appelle une rectification en termes méchano. Juste?

[roadking]

j'y connais rien, mais je traouve ça super beau

[Albator911]

Message original : roadking
j'y connais rien, mais je traouve ça super beau

J'aime bien lire des choses comme ça, j'ai l'impression que tu es dans ma tete !!!

[jhesite]

il a vraiment rien à foutre au boulot le Fred



ps: t'oublies pas de me sms pour que je fasse le taxi du retour

[carrera79]

Beau temps je vous rassure. Merci pour les commentaires, c'est de l'usinage et sinon c'est ENSAM Ged
Fred;)
P.S. Pas de pb laurent
