Mon écran LCD faisait grise mine. Je me suis donc procuré un écran neuf aux US (60 USD, contre 600€ le module).

Je n'ai pas l'habitude de mettre des images ici. Il faut cliquer sur les liens... Si vous avez la flemme, je vous met le lien du post d'origine :

http://lfpa.forumactif.com/t3993-rempla ... ter-cayman

Sinon :

http://i39.servimg.com/u/f39/17/32/69/42/annive12.jpg

http://i39.servimg.com/u/f39/17/32/69/42/annive13.jpg

http://i39.servimg.com/u/f39/17/32/69/42/annive14.jpg
Membre
Logo Logo
Messages : 1337
Enregistré le : 14 déc. 2013, 14:58

Message Envoyé

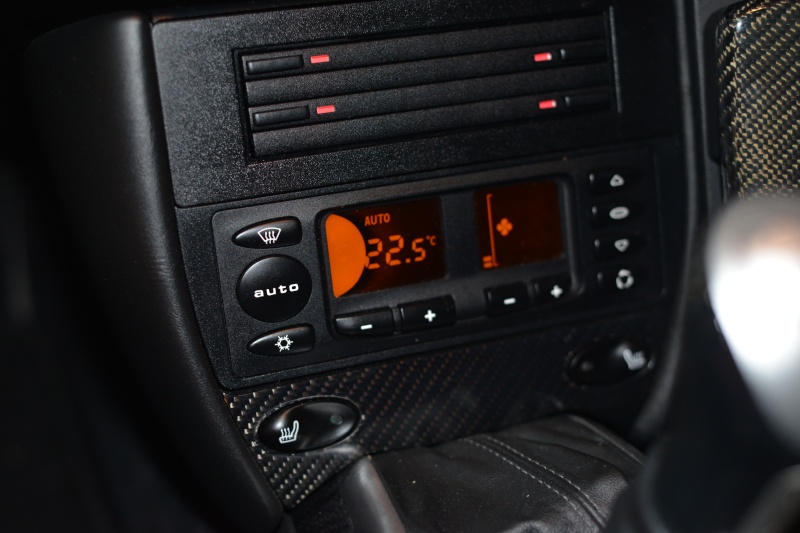

Démontage:
http://i18.servimg.com/u/f18/17/32/69/42/dsc_3211.jpg

On voit bien le demi-rond HS

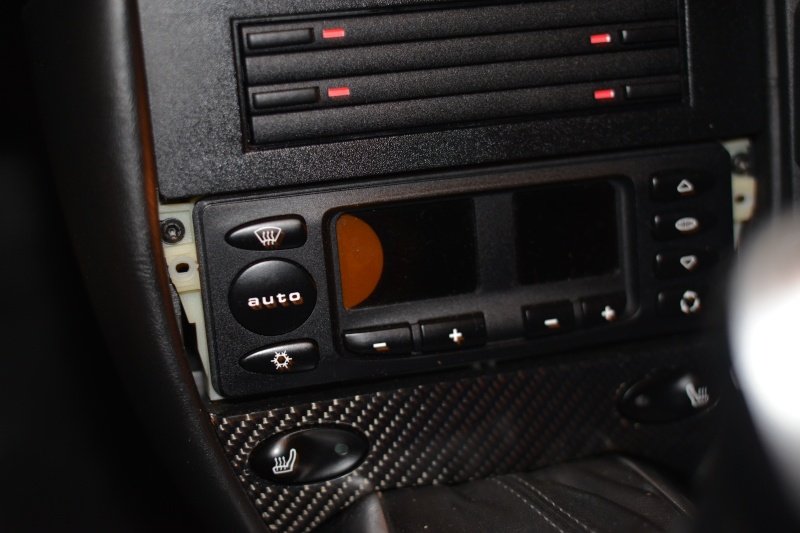

Démontage du cache, on enlève les vis, et on tire !

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3212.jpg

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3213.jpg

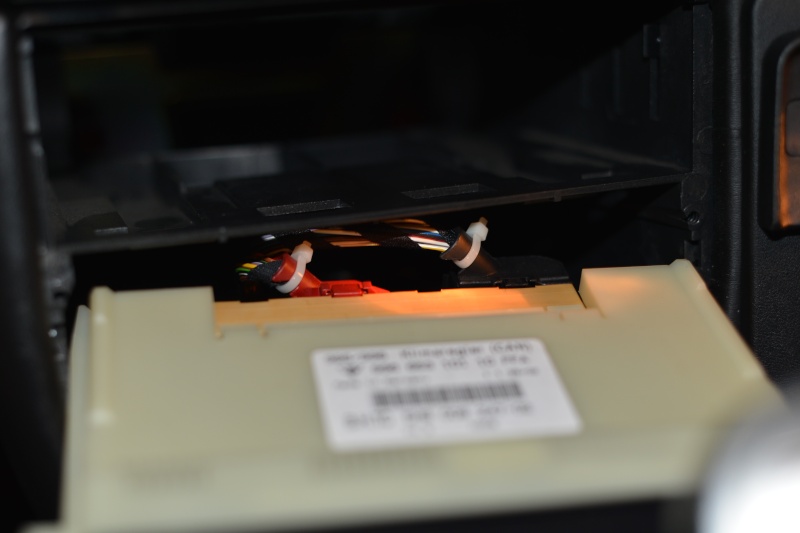

Le bloc de clim vient assez facilement (attention de ne pas casser les petites tiges de maintient : il faut déboîter les modules du haut (range CD) et du bas (sièges chauffants) pour mieux passer).

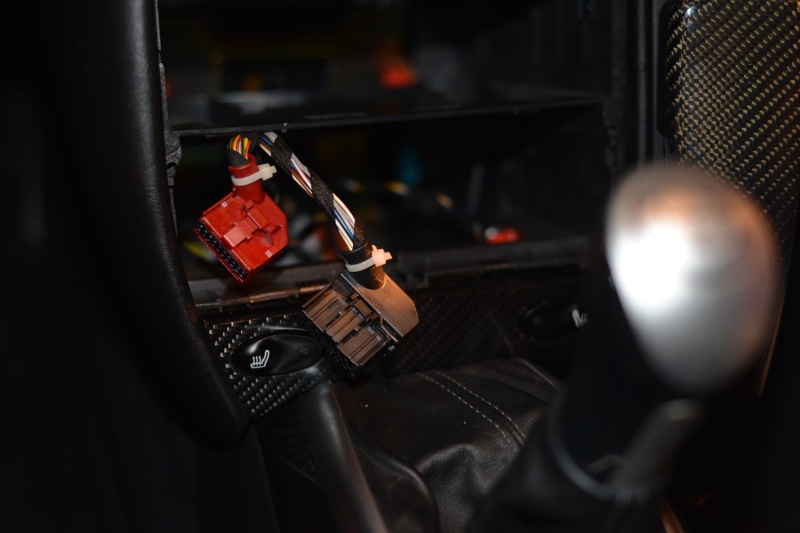

Les broches s'enlèvent très facilement en appuyant sur le bouton du haut : on appuit puis on tire...

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3214.jpg

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3310.jpg
Membre
Logo Logo
Messages : 1337
Enregistré le : 14 déc. 2013, 14:58

Message Envoyé

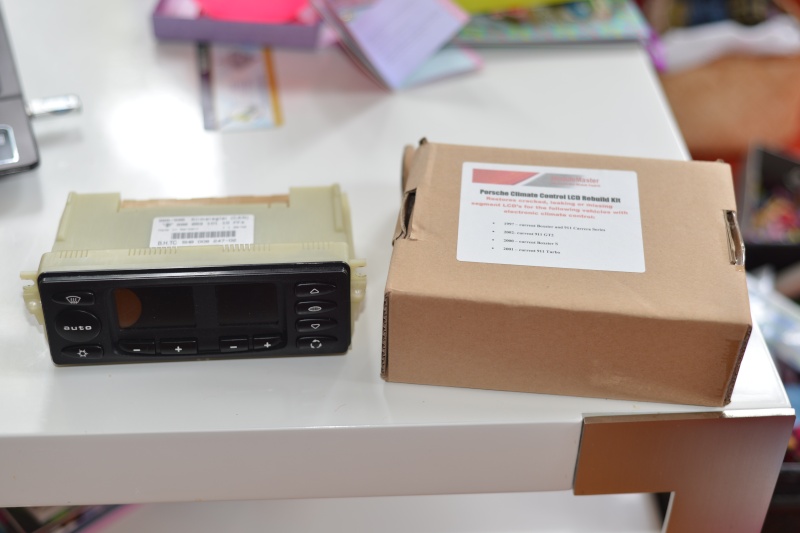

La clé USB est parfaitement indicative en ce qui concerne ce petit bricolage (in english in the text).

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3311.jpg

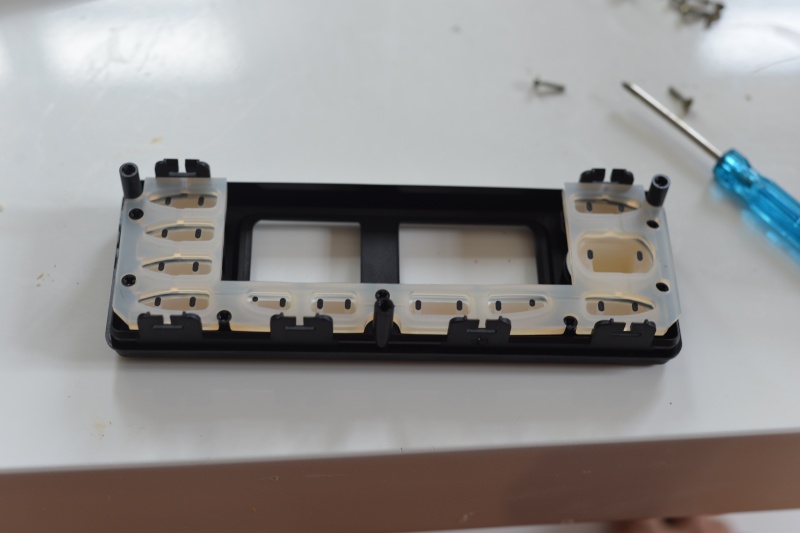

Première étape, enlever les trois vis qui maintiennent la façade avec un tournevis en étoile.

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3312.jpg

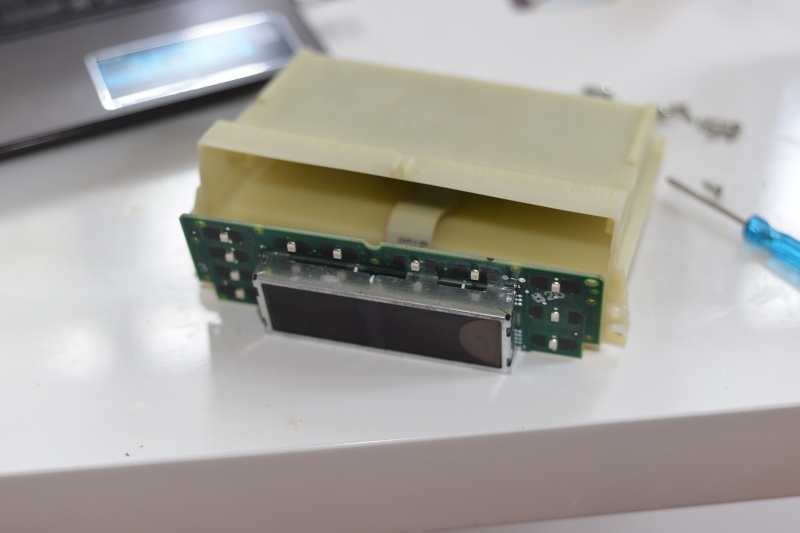

Puis, démonter le circuit imprimé, cette fois avec un tournevis cruciforme.

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3313.jpg
Membre
Logo Logo
Messages : 1337
Enregistré le : 14 déc. 2013, 14:58

Message Envoyé

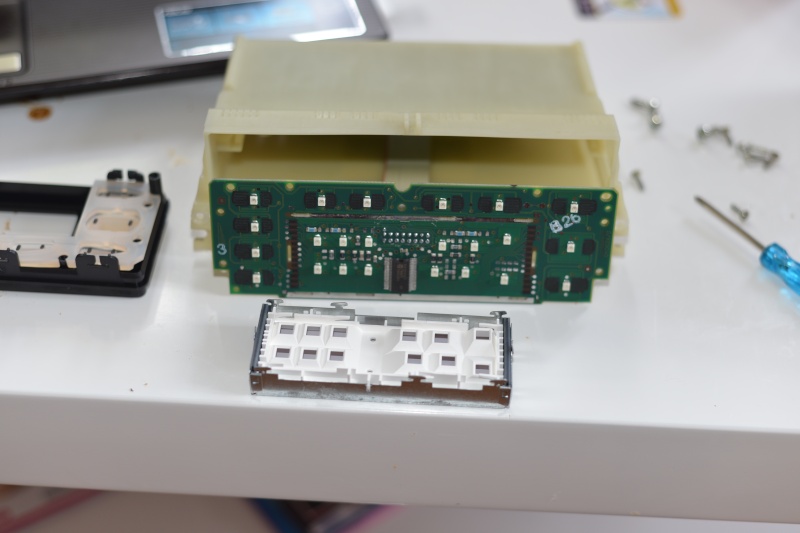

L'écran à cristaux liquides est enchâssé dans une boite en métal. Avec un pince plate, déformer les pâtes qui la maintiennent au circuit imprimé...

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3314.jpg

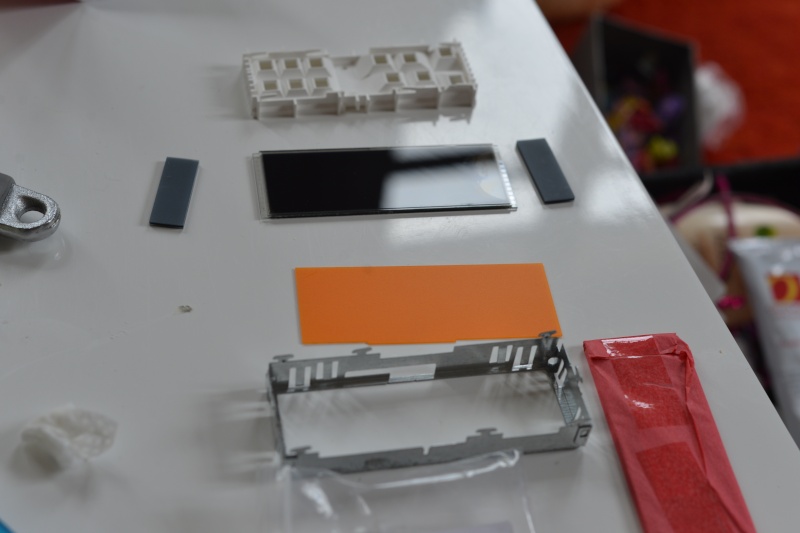

Il s'agit maintenant de nettoyer les circuits imprimés avec une lingette alcoolisée fournie, et de finaliser le démontage de l’écran LCD, du cache orange, du capot plastique et des coussinets latéraux.

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3315.jpg

Avec les gants blancs en coton, également fournis, rassembler délicatement toutes les pièces, dans l'ordre inverse du démontage.

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3316.jpg

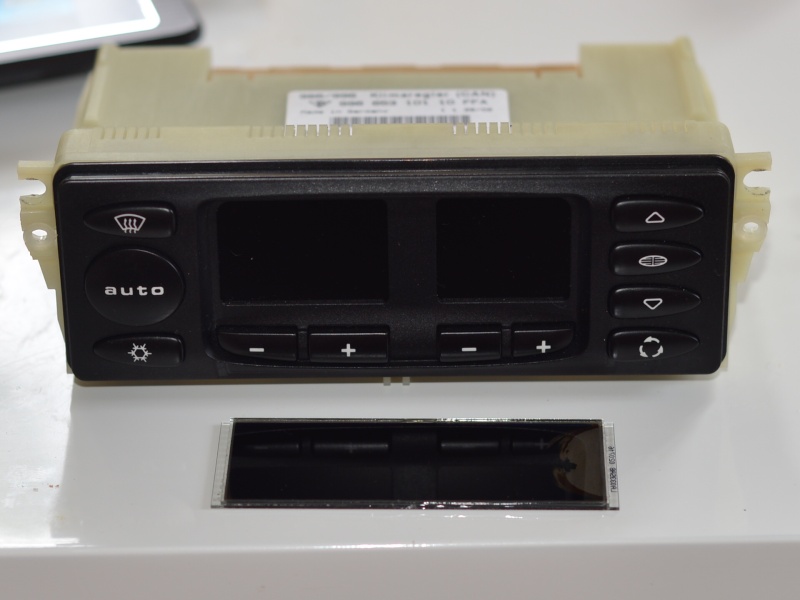

Le résultat final : un écran tout noir, sans demi-rond orange !

http://i18.servimg.com/u/f18/17/32/69/42/dsc_3317.jpg
Membre
Logo Logo
Messages : 1337
Enregistré le : 14 déc. 2013, 14:58

Message Envoyé
Avant:


Après :

Membre
Logo Logo
Messages : 727
Enregistré le : 13 oct. 2014, 12:46

Message Envoyé
super et bonne économie!
merci pour le tuto!
Membre
Logo Logo
Messages : 3070
Enregistré le : 06 oct. 2010, 07:18

Message Envoyé
Très intéressant.
Peux-tu nous communiquer l'adresse du site qui vend l'écran ??

Merci d'avance
Membre cotisant n°929
Logo Logo Logo Logo
Messages : 9383
Enregistré le : 27 déc. 2005, 17:46

Message Envoyé
Tu deviens un vrai mécano Sylvain !
Membre
Logo Logo
Messages : 4250
Enregistré le : 08 janv. 2006, 21:44

Message Envoyé
Chapeau l'ami ! :thumbup:
Membre
Logo Logo
Messages : 12308
Enregistré le : 27 avr. 2005, 13:09

Message Envoyé
L'indication d'unité de température n'est pas au même endroit, c'est pas matching :D
Membre
Logo Logo
Messages : 1337
Enregistré le : 14 déc. 2013, 14:58

Message Envoyé
jacques44 a écrit :
Très intéressant.
Peux-tu nous communiquer l'adresse du site qui vend l'écran ??

Merci d'avance
Voilà, voilà...

http://www.ebay.com/itm/Porsche-Climate ... 3f1a10f777
GO Rhône-Alpes
n°3259
Logo Logo Logo Logo Logo
Messages : 4282
Enregistré le : 18 sept. 2010, 15:07

Message Envoyé
Cool le tuto :thumbup:

A référencer avec les autres: https://www.club911.net/viewtopic.php?t=91141

Envoie un MP à Guich317
Membre
Logo Logo
Messages : 1337
Enregistré le : 14 déc. 2013, 14:58

Message Envoyé
Yep !
